Артикул: F4BC 20M-TPSS

SKF F4BC 20M-TPSS

Шарикоподшипниковый узел с квадратным фланцем, с широким внутренним кольцом и фиксацией с помощью установочных винтов, корпус из композитного материала, серия SKF для линий производства пищевых продуктов

Под заказ. Срок поставки подтвердит менеджер.

Цена по запросу

Уточнить цену

Эти шарикоподшипниковые узлы с квадратным фланцем разработаны специально для оборудования пищевой промышленности. Они устойчивы к химическому воздействию, лёгкие и прочные. Узел состоит из корпусного подшипника с расширенным внутренним кольцом и фиксацией с помощью установочных винтов, и подходит для применения в условиях постоянного или переменного направления вращения. Подшипник устанавливается в композитном корпусе, который крепится болтами к корпусу или раме оборудования. Шарикоподшипниковые узлы способны компенсировать начальный перекос средней величины, но, как правило, не способны компенсировать осевое смещение.

Устойчивые к химическому воздействию
Смазаны на весь срок службы нетоксичной смазкой, совместимой с пищевыми продуктами
Лёгкие
Прочные

Характеристики

Дата изменения данных SKF: 2026-08-31 18:56
Код упаковки: PK12 Индивидуальная упаковка
EAN: 07316577846600
Масса упаковки брутто: 0.298 kg
Высота упаковки: 96 mm
Длина упаковки: 94 mm
Ширина упаковки: 57 mm
Объём упаковки: 514.368 cm³
Масса изделия нетто: 0.261 kg
Изделий в упаковке: 1
Код UNSPSC: 31-17-15-36
Наименование UNSPSC: Корпусной подшипник
Код eClass: 23-05-08-02
Наименование eClass: Подшипник со сферической наружной поверхностью
Диаметр вала: 20 мм
Общая ширина корпуса: 27 мм
Расстояние между центрами отверстий под болты: 63.5 мм
Ширина подшипника, всего: 31 мм
Диаметр крепёжного болта: 10 мм
Номинальная динамическая грузоподъёмность: 10.8 кН
Номинальная статическая грузоподъёмность: 6.55 кН
Предельная частота вращения: 5000 об/мин
Примечание: Предельная частота вращения с допуском вала h6
Тип корпуса: С буртиком
Тип фланцевого корпуса: Квадратный
Количество отверстий под болты для крепежа: 4
Тип отверстия под крепёжные болты: Гладкое (без резьбы)
Приспособление для удержания, внутреннее кольцо: Установочные винты
Тип отверстия: Цилиндрический
Каучуковое демпфирующее кольцо: Без
Материал корпуса: Композитный материал SKF для производственных линий пищевых продуктов
Материал, подшипник: Нержавеющая сталь
Покрытие: Без
Уплотнение, подшипник: Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения: Контактное, многоканавочное
Уплотнение, узел: Опциональная торцевая крышка
Смазочный материал: Пластичная смазка
Отверстия для повторного смазывания: Без
Пресс-маслёнка: Без
Система единиц измерения: Метрические размеры
Соответствие стандарту: Не стандартизированы
Для конкретного применения: Для применения в пищевой промышленности
Тип уплотнения, подшипник: Контактное, многоканавочное
Диаметр отверстия (d): 20 мм
Наружный диаметр внутреннего кольца (d_1): ≈ 28.2 мм
Ширина корпуса (A): 27 мм
Ширина фланца (A_1): 15 мм
Выступающая часть торцевой крышки (A_5): 54.1 мм
Ширина внутреннего кольца (B): 31 мм
Общая ширина подшипника (B_1): 31 мм
Расстояние от торца фиксирующего устройства до центра резьбы (B_4): 4.5 мм
Верхний наружный диаметр (D_b): 59 мм
Диаметр центрирующей выточки корпуса (D_c): 52 мм
Глубина центрирующей выточки корпуса (H_a): 6 мм
Общая длина (L): 92 мм
Диаметр отверстия для крепёжного болта (N): 11.5 мм
Расстояние от торца фиксирующего устройства до центра дорожки качения (s_1): 18.3 мм
Общая ширина (T): 34.8 мм
Предел усталостной прочности (P_u): 0.28 кН
Установочный винт (G_2): M6x0.75
Размер шестигранного ключа для установочного винта: 3 мм
Рекомендуемый момент затяжки установочного винта: 4 Н·м
Рекомендуемый диаметр крепёжных болтов, мм (G): 10 мм
Рекомендуемый диаметр крепёжных болтов, дюймы (G): 0.375 дюйм

Фотографии

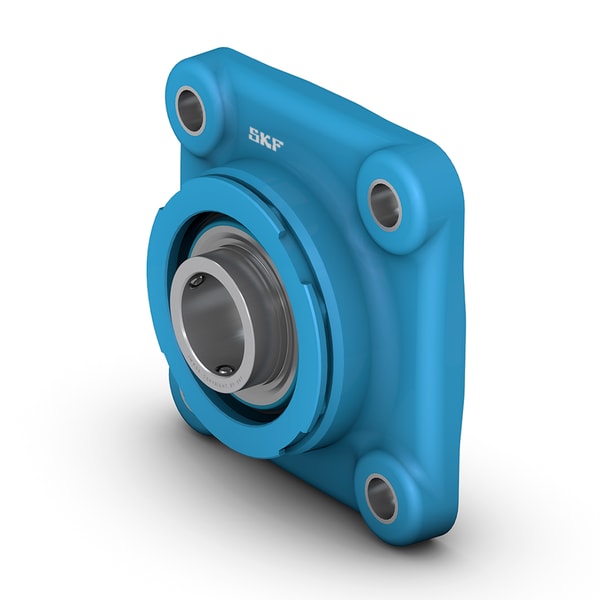

SKF F4BC 20M-TPSS SKF F4BC 20M-TPSS
