Артикул: WSTUC 30M-CPSS-DFH

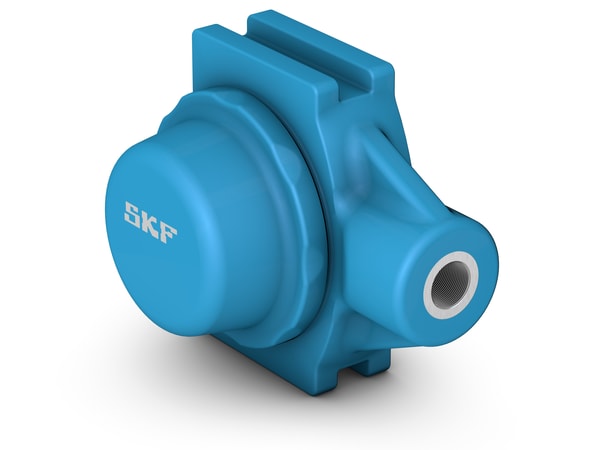

SKF WSTUC 30M-CPSS-DFH

Натяжной композитный узел с корпусным шарикоподшипником, с узким внутренним кольцом и фиксацией с помощью установочных винтов, без стандартизации, серия SKF для линий производства пищевых продуктов

Под заказ. Срок поставки подтвердит менеджер.

Цена по запросу

Уточнить цену

Натяжные шарикоподшипниковые узлы для серии SKF для линий производства пищевых продуктов состоят из корпусного подшипника, выполненного на основе уплотнённого радиального шарикоподшипника и установленного в композитном корпусе. Они прочные, но лёгкие и химически устойчивые к воздействию моющих средств и загрязнений. Этот вариант предназначен для установки на валах с переменным направлением вращения. Внутреннее кольцо расширено с одной стороны, фиксация осуществляется затягиванием установочного винта на внутреннем кольце, что упрощает монтаж.

Прочные, но лёгкие
Химически устойчивые
Предназначены для переменного вращения
Хорошо подходят для самых строгих стандартов безопасности пищевой промышленности
Надёжность во влажных средах

Характеристики

Дата изменения данных SKF: 2026-08-31 18:56
Код упаковки: PK12 Индивидуальная упаковка
EAN: 07316577829092
Масса упаковки брутто: 0.586 kg
Высота упаковки: 126 mm
Длина упаковки: 124 mm
Ширина упаковки: 74 mm
Объём упаковки: 1.156 dm³
Масса изделия нетто: 0.52 kg
Изделий в упаковке: 1
Код UNSPSC: 31-17-15-36
Наименование UNSPSC: Корпусной подшипник
Код eClass: 23-05-08-02
Наименование eClass: Подшипник со сферической наружной поверхностью
Диаметр вала: 30 мм
Общая ширина корпуса: 39 мм
Ширина подшипника, всего: 31.2 мм
Номинальная динамическая грузоподъёмность: 16.3 кН
Номинальная статическая грузоподъёмность: 11.2 кН
Предельная частота вращения: 700 об/мин
Тип корпуса: Натяжной
Приспособление для удержания, внутреннее кольцо: Установочные винты
Тип отверстия: Цилиндрический
Каучуковое демпфирующее кольцо: Без
Материал корпуса: Композитный материал SKF для производственных линий пищевых продуктов
Материал, подшипник: Нержавеющая сталь
Покрытие: Без
Уплотнение, подшипник: Уплотнения с обеих сторон и маслоотражательное кольцо на одной стороне
Типы уплотнения: Контактное, многоканавочное
Уплотнение, узел: Торцевая крышка и заднее уплотнение
Смазочный материал: Пластичная смазка
Отверстия для повторного смазывания: Без
Пресс-маслёнка: Без
Система единиц измерения: Метрические размеры
Соответствие стандарту: Не стандартизированы
Для конкретного применения: Для применения в пищевой промышленности
Тип уплотнения, подшипник: Контактное, многоканавочное
Диаметр отверстия (d): 30 мм
Общая ширина (A): 39 мм
Ширина направляющей канавки (A_1): 12 мм
Ширина фланца на месте направляющих канавок (A_2): 30 мм
Выступающая часть торцевой крышки (A_5): 67.1 мм
Ширина внутреннего кольца (B): 31.2 мм
Расстояние от торца фиксирующего устройства до центра резьбы (B_4): 5 мм
Общая высота (H): 103 мм
Расстояние между нижними сторонами направляющих канавок (H_1): 88.8 мм
Высота стороны с крепёжным отверстием (H_2): 40 мм
Общая длина (L): 117 мм
Расстояние от торца стороны с крепёжным отверстием до осевой линии диаметра сферического посадочного места (L_1): 76 мм
Длина направляющей канавки (L_3): 63 мм
Размер резьбы крепёжного отверстия (G): M16
Длина резьбы (G_1): 24 мм
Расстояние от торца фиксирующего устройства до центра дорожки качения (s_1): 22.2 мм
Предел усталостной прочности (P_u): 0.475 кН
Установочный винт (G_2): M6x0.75
Размер шестигранного ключа для установочного винта: 3 мм
Рекомендуемый момент затяжки установочного винта: 4 Н·м
